Опорно-направляющие кольца ОНКДата добавления: 26.11.2025

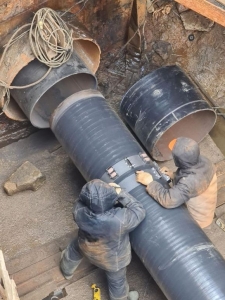

Опорно‑направляющие кольца (ОНК) — высокотехнологичные конструктивные элементы для безопасной прокладки трубопроводов в защитных футлярах (обсадных трубах).

Предназначены для:

прокладки под инженерными сооружениями (железные и автомобильные дороги);

перехода через естественные преграды;

обеспечения заданного положения рабочей трубы в футляре.

2. Ключевые преимущества
Универсальность монтажа — сегментированная конструкция позволяет быстро устанавливать кольца без применения специальных металлических элементов.

Гибкость применения — подходят для труб диаметром до 2 867 мм.

Широкий температурный диапазон — работоспособность от −60 °C до  100 °C.

Долговечность — срок службы равен сроку эксплуатации самого трубопровода.

Дополнительная функциональность — возможность установки кабельного ложемента на сегментах.

Соответствие стандартам — производство по ТУ 22.21.29‑001‑97012470‑2024.

3. Типовое исполнение и модификации
Компания «ФАВОРИТЭК» предлагает ОНК нескольких типов:

ОНКП — монолитные сегменты с опорой скольжения

ОНК — сегменты с опорой скольжения

ОНКР — сегменты с опорой качения (цилиндр), для прямолинейных и криволинейных участков

ОНКК — сегменты с комбинированной опорой (скольжение качение), для сложных условий, возможны коррозионностойкие исполнения.

4. Технические характеристики
Диаметр труб: до 2 867 мм.

Высота рёбер: варьируется в зависимости от модели.

Нагрузка на ребро: от 85 до 3 000 кг.

Температурный режим: −60 °C … 100 °C.

Материал: высокопрочные композиты, устойчивые к механическим и климатическим воздействиям.

5. Область применения
ОНК «ФАВОРИТЭК» используются при:

строительстве переходов под автодорогами и железными дорогами;

прокладке трубопроводов через водные преграды и овраги;

реконструкции и ремонте действующих трубопроводов;

устройстве защитных футляров в сложных грунтовых условиях.

6. Почему выбирают ОНК от «ФАВОРИТЭК»?
Гарантия качества — продукция проходит строгий контроль на всех этапах производства.

Индивидуальный подход — подбор колец под конкретные условия эксплуатации (диаметр трубы, длина перехода, тип грунта, агрессивность среды).

Техническая поддержка — помощь в расчёте количества и расстановки колец, консультации по монтажу.

Оперативные поставки — наличие на складе и гибкие логистические решения.

7. Экономический эффект
Использование ОНК «ФАВОРИТЭК» позволяет:

снизить риски повреждения трубопровода при прокладке;

уменьшить затраты на ремонт и обслуживание;

увеличить срок службы всей трубопроводной системы;

сократить время монтажных работ за счёт простой и быстрой установки.

8. Как заказать?
Свяжитесь с нами
